Led dây WS2812 5050 5VDC 1m 60 bóng là loại đèn led dây thích hợp để trang trí các khung viền tường, cột trần nhà hay tủ bán hàng. Khi được lắp Led dây WS2812 5050 5VDC 1m 60 bóng với Bộ điều khiển Led thì sẽ có được các màu sắc sinh động các hiệu ứng nháy đảo liên tục, đẹp mắt, mang đến cho không gian trang trí tràn ngập màu sắc tươi vui, khiến cho không gian trở nên sang trọng đẹp hơn trong mắt người nhìn.
Thông số kỹ thuật của Led dây WS2812 5050 5VDC 1m 60 bóng
- Chipset: WS2812B – chip led 5050
- Điện áp: 5VDC
- Công suất: 0.3W mỗi led
- Số lượng LED: 60 Led/1m
- Số bit / color: 8 bit / color
- Bề rộng: 10mm
- Góc nhìn: 120°
- Nhiệt độ làm việc: -20°C – 50°C
- Led dây WS2812 5050 5VDC không phủ epoxy (Mã SP S929)
- Khối lượng: 30g/m
- Led dây WS2812 5050 5VDC có phủ epoxy (Mã SP F8ED)
- Khối lượng: 35g/m
- Có khả năng truyền sáng tốt, không thấm nước
- Led dây WS2812 5050 5VDC bọc vỏ silicone (Mã SP GSSV)
- Khối lượng: 35g/m
- Có khả năng truyền sáng tốt, không thấm nước, chống mưa ngoài trời
- Màu sắc hiển thị: Có khả năng hiển thị tất cả các màu, các bóng trên dây có khả năng hiện thị khác màu nhau tạo ra những hiệu ứng rất đẹp.
Lưu ý: Sản phẩm bán theo mét vì vậy khi cắt lẻ sẽ không kèm Jack cắm ra dây và phần vỏ bọc quý khách phải tự xử lí phủ keo để tránh vô nước.
Hướng dẫn sử dụng với Arduino:
Xin đọc kỹ hướng dẫn để sử dụng các loại led Neopicel, Ws2812, 2811 bất kỳ 1 cách chính xác và bền bỉ
Đấu nối theo sơ đồ dưới đây:
Sau đó nạp thư viện của led vào và làm theo các bước sau để tiến hành test:
Chú ý:
- Thứ tự chân của dây led: thứ tự chân của các led có thể thay đổi khác nhau, khi sử dụng luôn luôn chú ý đến ký hiệu ghi trên led, không được đấu theo hướng dẫn NeoPixcel bất kỳ mà không quan sát led của mình
- Khi kết nối trực tiếp led NeoPixcel với vi điều khiển bất kỳ, luôn luôn kết nối GND trước bất cứ thứ gì, và khi tháo ra thì làm ngược lại tháo GND cuối cùng.
- Khi sử dụng nguồn DC hoặc các pin có dung lượng lớn, chúng tôi khuyên bạn nên thêm 1 tụ điện (1000µF, 6.3V hoặc điện áp lớn hơn). kết nối đúng cực (-) và (+) . Sẽ tránh được tình trạng Dòng khởi động ban đầu làm chết Pixcel.
- Với các Pixcel dạng chân cắm ( 5mm hoặc 8mm ) nên sử dụng tụ điện 0.1µF giữ các chân (-) và (+) hoặc giữa các Pixcel. Các Pixcel có thể hoạt động sai nếu không có các ” dải phân cách ” này. Các dây led và board đã có những thứ này trên mạch nên không cần quan tâm
- Thêm tụ điện 470Ω vào giữa chân Data của Vi điều khiển và chân Data INPUT của NeoPixcel đầu tiên có thể giúp ngăn đột biến trên đường truyền làm hỏng Pixcel dầu tiên. Hãy kiểm tra xem led của mình đã có điện trở này hay chưa, nếu có rồi thì không cần thêm
Có thể cấp nguồn từ chân của Arduino hay không: Arduino chỉ cung cấp đủ 500mA cho 5v, mỗi led khi sáng đầy đủ tiêu thụ khoảng 60mA, nên tính toán kỹ trước khi sử dụng trực tiếp nguồn từ Arduino, nếu nghi ngờ thì nên cấp riêng một nguồn cho led và nối chung chân GND của nguồn với chân GND của VDK

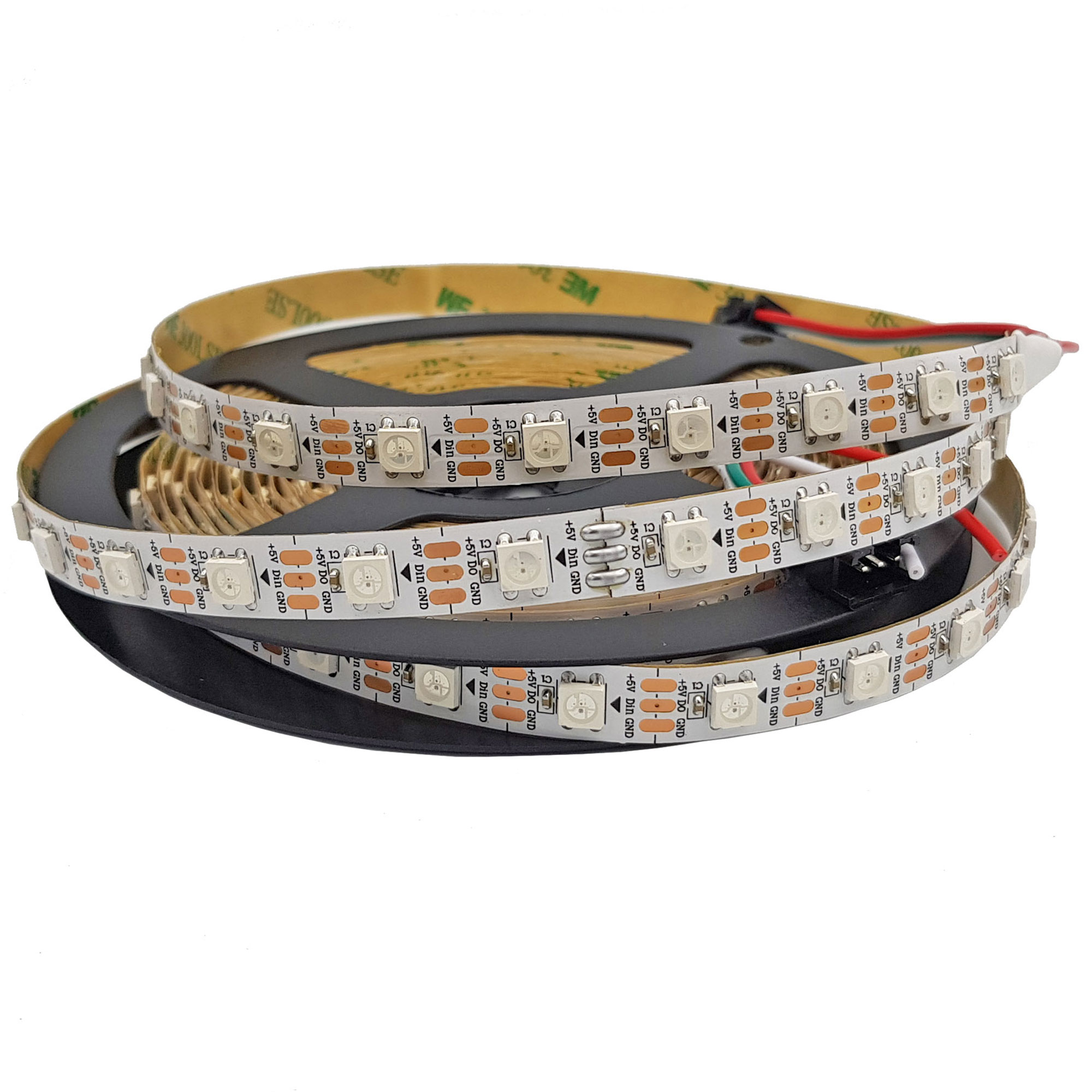

Hình ảnh của Led dây WS2812 5050 5VDC không phủ epoxy (Mã SP S929)

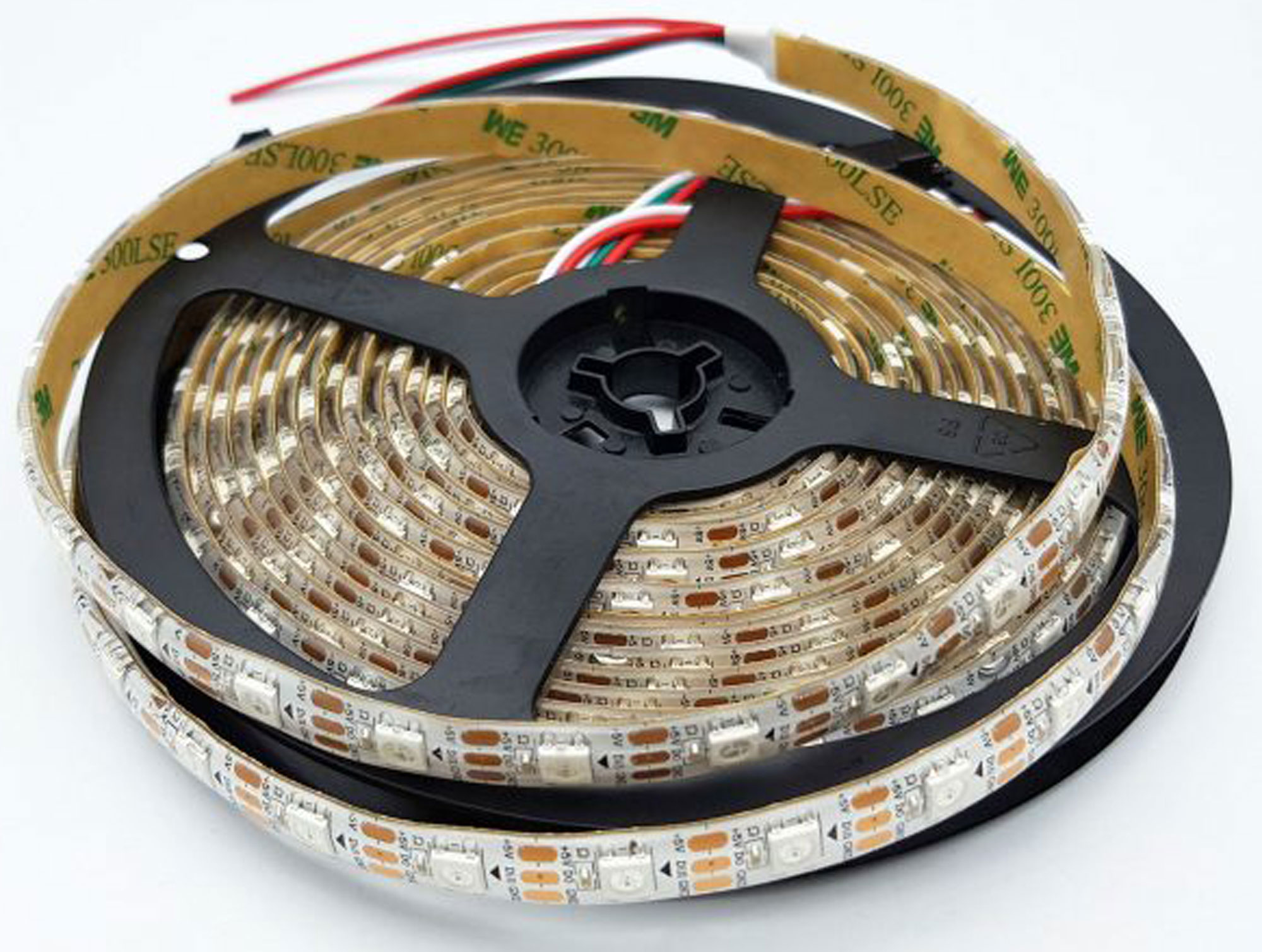

Hình ảnh của Led dây WS2812 5050 5VDC có phủ epoxy (Mã SP F8ED)

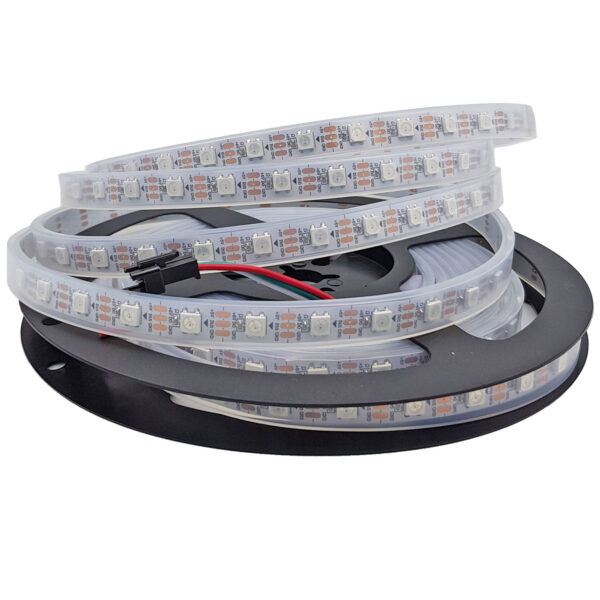

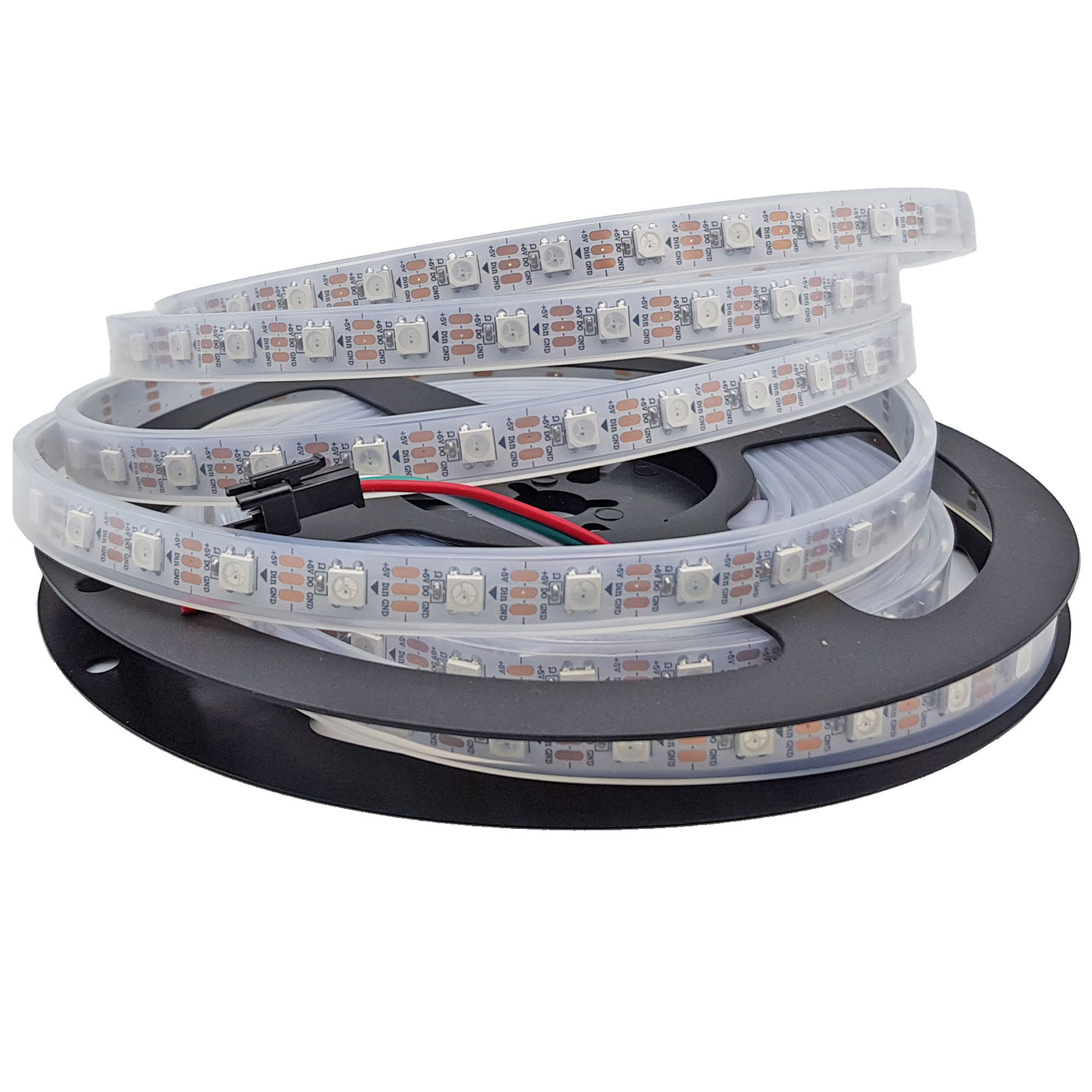

Hình ảnh của Led dây WS2812 5050 5VDC bọc vỏ silicone (Mã SP GSSV)
